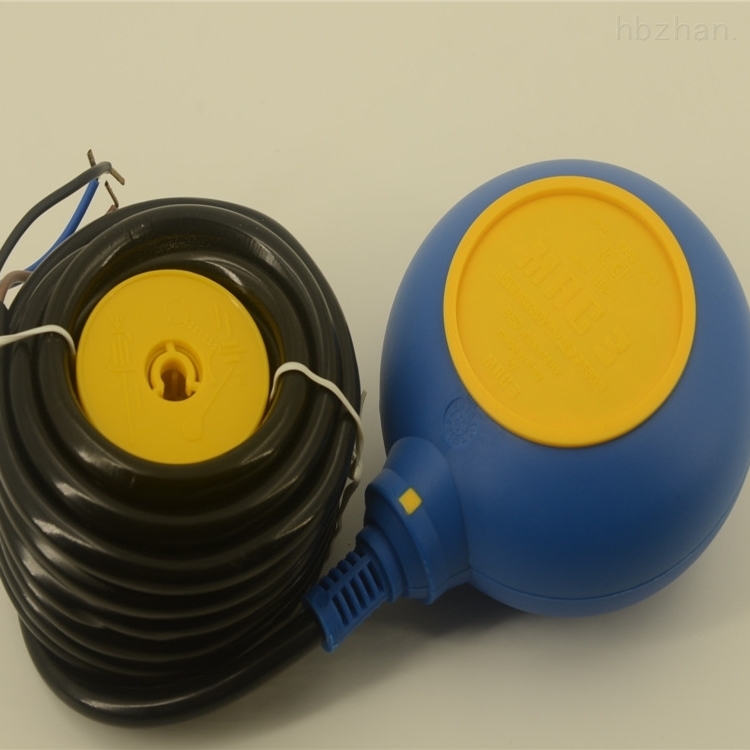

液位開關MAC3作為工業過程控制中常用的浮球式液位檢測裝置，廣泛應用于水處理、化工儲罐、食品飲料及HVAC系統中，用于高/低液位報警或泵啟停控制。其結構簡單、可靠性高，但若安裝不當，易導致誤動作、浮球卡滯、密封失效甚至介質泄漏。掌握液位開關MAC3科學、規范的安裝方法，是確保其長期穩定運行的前提。
一、安裝前準備：核對與清潔
確認型號（如常開NO/常閉NC、電纜長度、材質304/316不銹鋼或PP）與工藝介質兼容；
檢查浮球活動是否靈活，干簧管觸點無氧化；
清潔安裝口法蘭或螺紋孔，去除焊渣、毛刺及密封殘留物；
準備配套密封墊片（PTFE或NBR）及防爆接線盒（如用于危險區域）。
二、確定安裝位置與方向
垂直安裝：確保浮球沿豎直方向自由升降，避免傾斜導致卡阻；
應安裝在溢流口下方安全距離處，低液位開關需高于泵吸入口，防止空轉；
避開進液口、攪拌器或渦流區，防止液面波動引發誤觸發；
若罐體空間受限需側裝，必須使用帶杠桿機構的側裝型MAC3，并確保浮臂擺動無干涉。
三、密封與固定
螺紋安裝（如G1"）時，在螺紋處纏繞適量生料帶（僅限非氧氣/強氧化介質），或使用液態密封膠；
法蘭安裝時，對角均勻擰緊螺栓，防止法蘭翹曲壓壞密封墊；
確保開關本體與罐壁間留有足夠空間，便于后期維護與浮球擺動。
四、電氣接線規范
電纜引入口使用匹配的防水格蘭頭（IP68級），鎖緊密封圈防止潮氣侵入；
按接線圖連接負載線（通常棕色—公共端COM，藍色—常開NO，黑色—常閉NC）；
在防爆區域，必須使用本安或隔爆認證接線盒，并確保接地電阻＜4Ω；
嚴禁帶電接線！務必斷開電源后操作。
五、安裝后測試與驗證
緩慢注液，觀察浮球是否隨液面上升平穩動作；
用萬用表測試觸點通斷狀態是否與設定一致（如高液位時NO閉合）；
模擬低液位，驗證泵是否自動停止，避免干燒；
記錄安裝位置、動作點及測試結果，納入設備檔案。
